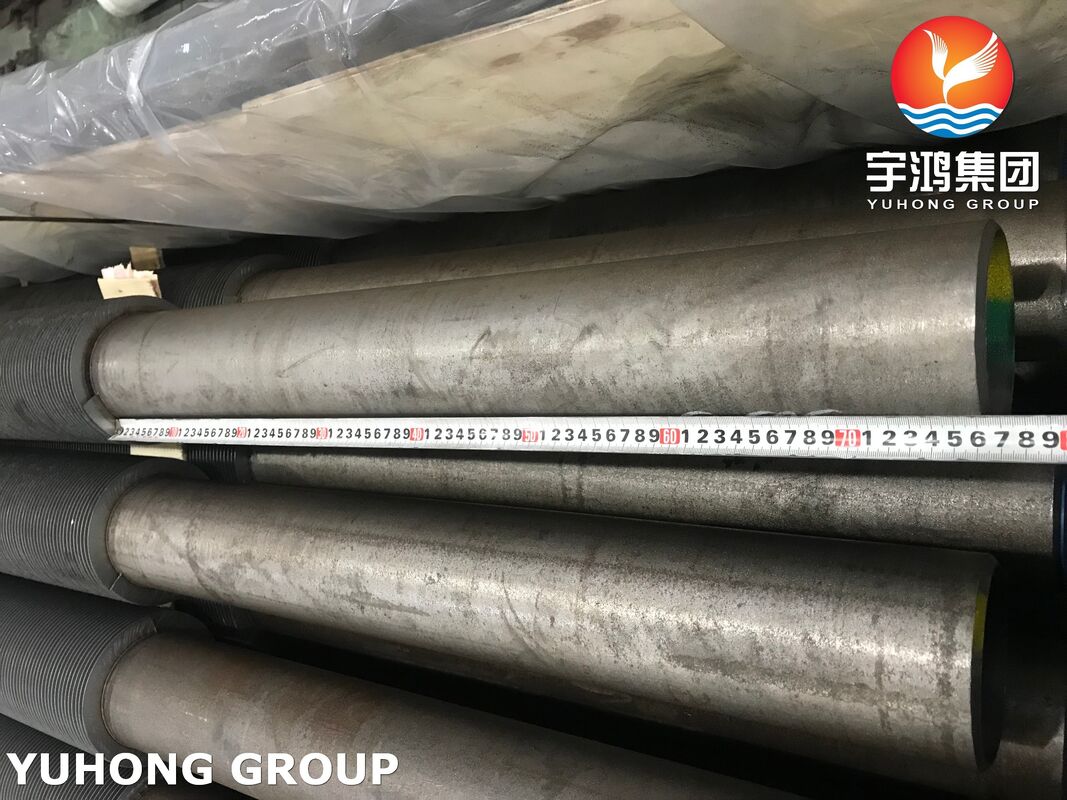

ASTM A213 T9 is een chroom-molybdeen gelegeerd staalbuisklasse die wordt gebruikt voor naadloze ketel-, oververhitter- en warmtewisselaarstoepassingen. In deze productvorm is de T9 basisslang voorzien van hoogfrequente gelaste vinnen om het externe oppervlak te vergroten en de warmteoverdracht aan de gaszijde te verbeteren, waardoor het zeer geschikt is voor economizer-toepassingen in systemen voor warmteterugwinning bij hoge temperaturen. ASTM A213 definieert ook typische leveringsmaten, chemische limieten, mechanische vereisten en testverwachtingen voor deze materiaalfamilie.

Veelvoorkomende Toepassingen

Dit product wordt vaak gekozen voor ketel economizers, industriële ketel warmteterugwinningssecties aan de achterzijde, apparatuur voor afvalwarmteterugwinning, HRSG-gerelateerde warmteoverdrachtsmodules en andere warmtewisselaarstoepassingen bij hoge temperaturen waar duurzame warmteoverdracht en betrouwbare buissterkte vereist zijn. Omdat T9 een Cr-Mo legeringsklasse is met verhoogde capaciteit bij hoge temperaturen, is het bijzonder geschikt waar zowel warmteterugwinning aan de rookgaskant als een lange levensduur prioriteit hebben.

Belangrijkste Voordelen

Legeringsbasisslang voor hoge temperaturen voor veeleisende thermische toepassingen.
Hoogfrequente gelaste vinnen voor efficiënte en stabiele vinbevestiging.
Verhoogd warmteoverdrachtsoppervlak voor verbeterde economizerprestaties.
Geschikt voor continu gebruik in ketel- en warmteterugwinningsomgevingen.
Aangepaste vinhoogte, vinsteek, vin dikte en kale lengte ontwerp kan worden gemaakt volgens projectvereisten.

Inspectiemethoden

ASTM A213 vereist dat elke buis wordt onderworpen aan een hydrostatische test of een niet-destructieve elektrische test, tenzij anders gespecificeerd in de inkooporder. De specificatie omvat ook trekproeven, hardheidsproeven, afplattingproeven en flareproeven als onderdeel van de buiskwalificatie.

Maatbereik

Artikel	Typisch ASTM A213 Leveringsbereik
Buitendiameter basisslang	1/8 inch tot 5 inch (3,2 mm tot 127 mm)
Minimale wanddikte	0,015 inch tot 0,500 inch (0,4 mm tot 12,7 mm)
Lengte	Specifiek of willekeurig, per bestelling
Andere diameters	Kan worden geleverd indien ze voldoen aan de andere vereisten van de specificatie

Opmerking: Het bovenstaande maatbereik verwijst naar het ASTM A213 basisslang leveringsbereik; de geometrie van de gevinslang is doorgaans aangepast voor elk project.

Chemische Samenstelling van ASTM A213 T9

Element	Samenstelling (%)
Koolstof (C)	≤ 0,15
Mangaan (Mn)	0,30–0,60
Fosfor (P)	≤ 0,025
Zwavel (S)	≤ 0,025
Silicium (Si)	0,25–1,00
Chroom (Cr)	8,00–10,00
Molybdeen (Mo)	0,90–1,10

UNS-aanduiding: K90941.

Mechanische Eigenschappen van ASTM A213 T9

Eigenschap	Vereiste
Treksterkte, min.	415 MPa (60 ksi)
Vloeigrens, min.	205 MPa (30 ksi)
Rek, min.	30%
